松本昭電エンジニアリング（株）は産業用電子機器、シェルター等の開発・製造及び電気通信設備工事を専門とする会社です

開発概要

概要

主に産業機器の電子機器を応用したハード、ソフトの開発をおこなっております。
ご要望の試験(ノイズ、振動等)がございましたら、試験を実施しご納品可能です。
シーケンサのソフト開発、並びにソフトのみの開発も承っております。
お気軽にご相談ください。

基板写真

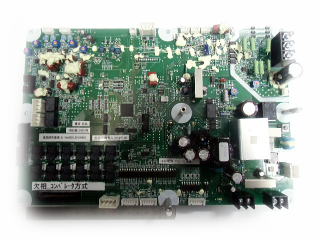

　　　　　《整流装置監視基板　監視制御機能》
　　　　　　【制御】
　　　　　　　　　・シリコンドロッパ制御
　　　　　　　　　・室温監視による冷却ファン動作　
　　　　　　【監視】
　　　　　　　　　・商用入力　停電、欠相
　　　　　　　　　・蓄電池電圧監視
　　　　　　　　　・負荷電圧監視
　　　　　　　　　・各種アラーム監視
　　　　　　　　　・転送信号送出
　　　　　　　　　・+24V電源（36W)
　　　　　　　　　・冷却ファン故障監視（回転数低下にてアラーム出力）
　　　　　　　
　　　　　　　　　　　　　　　　＜整流装置監視基板＞

　

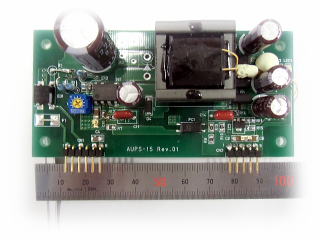

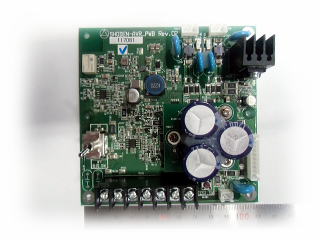

　　　　　　　　　　　　　　　　　　　　　＜カスタム電源基板＞

　　　

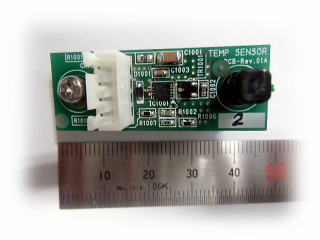

　　　　　　　＜温度センサ基板＞


　　　　　　

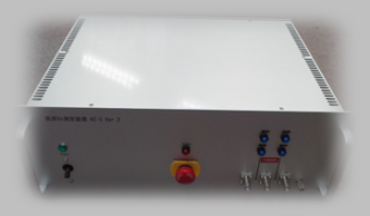

　　　　　　　　　 ＜直流Vs測定装置＞

製品一覧へ戻る
→製品一覧

開発実績

機器	特徴	備考
AC電流表示装置	商用の実効値電流を表示	コンセントへ差し込むだけで簡単にセットできます
高圧測定機器	1000Vまでのバリスタ、アレスタデバイスの測定	デバイスの劣化が判定できます
温度検出器	予め設定された温度でオープンコレクタ信号を送出	周り温度を監視し、冷却装置等を動作できます
光を用いた 接点信号検出装置	送信器(電池動作)と受信器間を光ファイバー接続し、離れたところへ接点信号を送ります	ノイズの多い環境でも接点信号を受けられます
4-20mA変換装置	アナログ信号を離れたところへ送れます	ノイズの多い環境でもアナログ信号を送れます
ファン故障検出	ファンからのパルス信号を受け回転低下を検出時、アラームを出力します
ニッケル水素電池、 鉛蓄電池等のバックアップ電源装置	充電装置と各種制御やｱﾗｰﾑ機能を備えた電源装置	充電監視 停電監視 周囲温度監視 電池電圧監視
DC-DCコンバータ	出力電力60W	DC48V入力
AC-DCコンバータ	出力電力60W	AC100V入力
耐雷機能を備えた電源装置	雷からの被害を防ぐ機能を持った電源	AC100V入力
雷波形記録装置	雷波形を検出 記録媒体へ記憶、波形表示	DSP使用
直流Vs測定装置	アレスタ／バリスタ測定	AC100V入力
温度計	-20℃~80℃まで測定可能 設定温度on/off接点端子付(2点)	AC100V入力

開発ツール実績

分類	メーカー	備考
マイコン	ルネサス	R8Cシリーズ H8シリーズ SHシリーズ RXシリーズ RLシリーズ
言語		Visual C++ Visual Basic C言語 アセンブラ
CPLD、FPGA	アルテラ
DSP	TI	TMS320シリーズ
シーケンサ	三菱、オムロン
